Statistik

Das Statistik-Modul ist besonders für den Vergleich einer kompletten ZEB mit einer früheren (so kann man z.B. ein Verbesserung/ Verschlechterung beurteilen) oder aber für den Vergleich von Regionen untereinander (z.B. Bauamt X mit Bauamt Y). Es beinhaltet drei grundlegende Darstellungsvarianten:

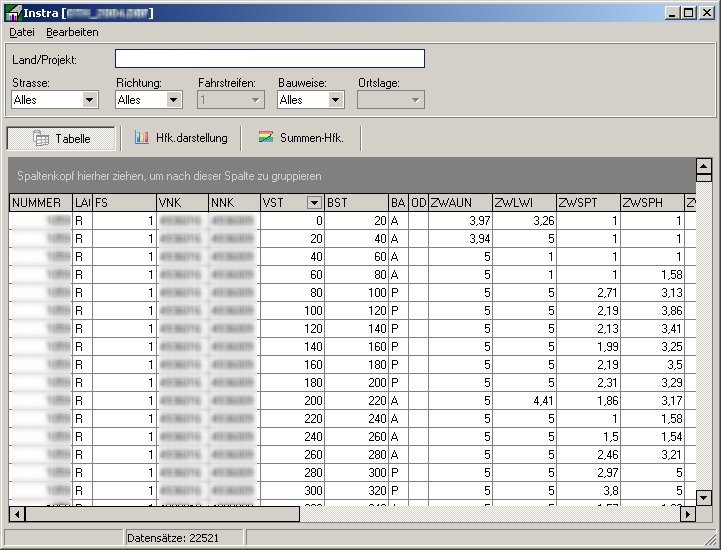

Tabellendarstellung

Die Tabellendarstellung erlaubt eine schnelle Sichtung der in der Ergebnisdatei enthaltenen Werte. Hierbei ist eine flexible Zusammenstellung der einzelnen Spalten möglich und es können Filter gesetzt bzw. Sortierungen und Gruppierungen vorgenommen werden. Die Bedienung erfolgt in Anlehnung von Standardkalkulationsprogrammen.

Browse

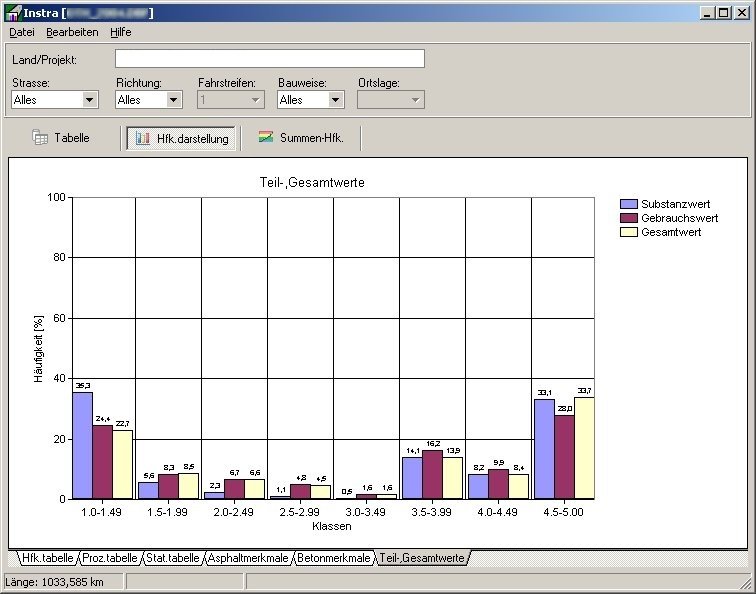

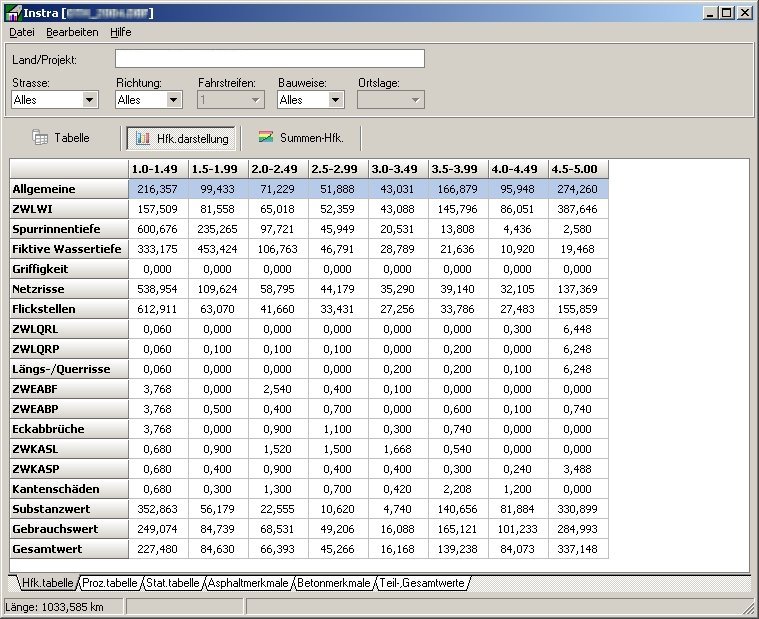

Häufigkeitsverteilung als Tabelle und Diagramm

Häufigkeitstabellen dienen der statistischen Auswertung von Zustandsdaten. Durch die Möglichkeit der graphischen Darstellung in Diagrammen ist eine schnelle Interpretation des Datenmaterials gewährleistet. Neben der absoluten Häufigkeit kann auch die prozentuale gebildet werden.

Wie bei den Häufigkeitstabellen, kann auch bei den Diagrammen für alle Zustandswerte und alle Klassen per Mausklick die entsprechende Darstellung erzeugt werden. Es sind verschiedene Darstellungsvarianten (z.B. auch gestapelte oder dreidimensional) möglich.

Für die Berechnung der Tabellen und Diagramme ist eine beliebige Selektion der bewerteten Zustandsdaten nach Strasse, Richtung, Fahrspur, Bauweise und Ortslage möglich. Für die Klassen können Zustands-,Teilwerte und Gesamtwert berechnet werden, wobei ein Bezug auf die Länge oder die Datensatzanzahl eingestellt werden kann. Auch die Anzahl der Klassen ist änderbar, da für bestimmte Straßenarten und für bestimmte Zwecke eine von der strikten ZEB-Vorgabe abweichende Darstellung sinnvoll sein kann.

Tabelle Diagramm

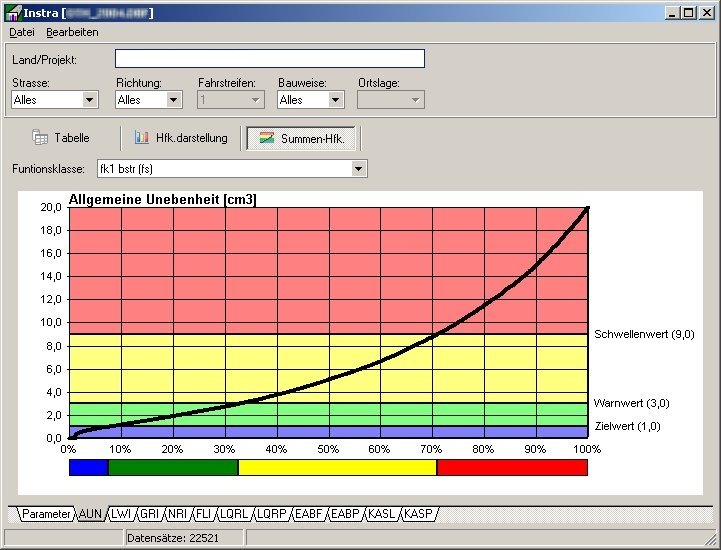

Summenhäufigkeit

Das allgemeine Anliegen der Summenhäufigkeit besteht in der Analyse der Werte. Mit ihrer Hilfe ist sehr schnell erkennbar wie viel Prozent der Messgrößen zur Über- bzw. Unterschreitung des jeweiligen Ziel-, Warn und Schwellenwertes führen. Der Ergebnisausdruck entspricht im wesentlichen den Anforderungen der Ausschreibung zur Zustandsbewertung der ZEB. Es erlaubt auch den Vergleich von Messkampagnen innerhalb einer Abbildung.

Die Steilheit bzw. Verlauf der Kurve liefert ist für die Qualität entscheidend. Ziel-Warn- und Schwellenwert läßt sich dabei auch individuell einstellen.

Summenhäufigkeit
